Кабель АВВГнг 1х35

Артикул: 700694
700694 Кабель АВВГнг 1х35 - Метэнерго

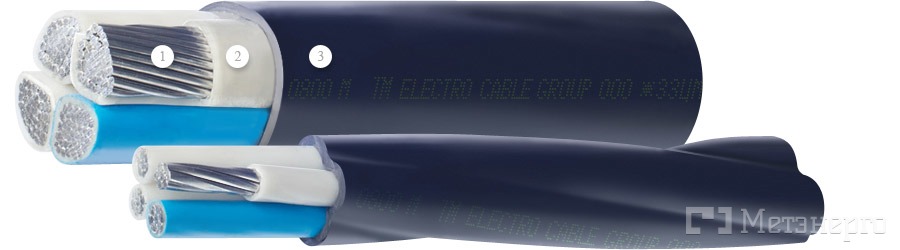

Конструкция

  1. Токопроводящая алюминиевая жила, однопроволочная круглая (ок) или многопроволочная круглая (мк), 1 или 2 класса гибкости. У четырехжильных кабелей жилы с сечением 70–240 мм2 могут быть секторной формы (мс);
  2. Изоляция из поливинилхлоридного пластиката;
  3. Маркировка изоляции жил цветовая (сплошная или полосовая) или цифровая. Кабели выпускаются с нулевой жилой голубого цвета, при этом в обозначении кабеля добавляют букву (N) или с жилой заземления зелено-желтого цвета при этом в обозначении кабеля добавляют букву (РЕ);
  4. Изолированные жилы многожильных кабелей скручены в сердечник;
  5. Оболочка из поливинилхлоридного пластиката пониженной горючести.

Назначение

Кабели предназначены для передачи и распределения электрической энергии в стационарных установках на переменное напряжение 0,3/0,5 кВ или 0,6/1 кВ частотой 50 Гц.

Кабели на номинальное напряжение 0,3/0,5 кВ могут использоваться для электрических систем 0,38/0,66 кВ.

Кабели предназначены для прокладки в сухих и влажных производственных помещениях, на эстакадах, в блоках, а также для прокладки на открытом воздухе, в условиях, где требуется нераспространение горения кабелей при прокладке в пучках.

Номинальное напряжение кабелей, число жил и номинальное сечение основных жил

Номинальное напряжение, кВ Марка кабеля Число жил Номинальное сечение жил, мм2
0,3/0,5 АВВГнг 2, 3, 4, 5 2,5–35



0,6/1

 1 2,5–1000
2–3 2,5–400
4 2,5–300
5 2,5–240



АВВГнг 0.66кВ

Количество жил Сечение кабеля Сечение нулевой жилы Расчетный диаметр Масса Вид тары
1 2.5   6 37 Барабан / Бухта
1 4   7 48 Барабан / Бухта
1 6   7 58 Барабан / Бухта
1 10   8 81 Барабан / Бухта
1 16   10 119 Барабан / Бухта
1 25   11 162 Барабан / Бухта
1 35   13 220 Барабан / Бухта
2 2.5   9 67 Барабан / Бухта
2 4   11 103 Барабан / Бухта
2 6   12 125 Барабан / Бухта
2 10   14 174 Барабан / Бухта
2 16   16 227 Барабан / Бухта
2 25   19 333 Барабан / Бухта
2 35   23 452 Барабан / Бухта
3 2.5   10 96 Барабан / Бухта
3 4   11 126 Барабан / Бухта
3 4 2.5 12 145 Барабан / Бухта
3 6   12 156 Барабан / Бухта
3 6 4 13 183 Барабан / Бухта
3 10   15 222 Барабан / Бухта
3 10 6 16 260 Барабан / Бухта
3 16   17 295 Барабан / Бухта
3 16 6 19 352 Барабан / Бухта
3 16 10 19 368 Барабан / Бухта
3 25   20 436 Барабан / Бухта
3 25 10 23 518 Барабан / Бухта
3 25 16 23 537 Барабан / Бухта
3 35   25 626 Барабан / Бухта
3 35 16 28 714 Барабан / Бухта
3 35 25 28 748 Барабан / Бухта
4 2.5   11 114 Барабан / Бухта
4 4   12 152 Барабан / Бухта
4 4 2.5 13 172 Барабан / Бухта
4 6   13 190 Барабан / Бухта
4 6 2.5 15 211 Барабан / Бухта
4 6 4 15 217 Барабан / Бухта
4 10   16 274 Барабан / Бухта
4 10 4 18 304 Барабан / Бухта
4 10 6 18 311 Барабан / Бухта
4 16   19 387 Барабан / Бухта
4 16 6 21 428 Барабан / Бухта
4 16 10 21 444 Барабан / Бухта
4 25   23 569 Барабан / Бухта
4 25 10 25 632 Барабан / Бухта
4 25 16 25 651 Барабан / Бухта
4 35   28 786 Барабан / Бухта
4 35 16 30 876 Барабан / Бухта
5 2.5   11 133 Барабан / Бухта
5 4   13 178 Барабан / Бухта
5 6   15 224 Барабан / Бухта
5 10   18 327 Барабан / Бухта
5 16   21 463 Барабан / Бухта
5 25   25 684 Барабан / Бухта
5 35   30 949 Барабан / Бухта

АВВГнг 1кВ

Количество жил Сечение кабеля Сечение нулевой жилы Расчетный диаметр Масса Вид тары
1 2.5   6 42 Барабан / Бухта
1 4   7 56 Барабан / Бухта
1 6   8 67 Барабан / Бухта
1 10   8 84 Барабан / Бухта
1 16   10 123 Барабан / Бухта
1 25   22 305 Барабан / Бухта
1 35   13 226 Барабан / Бухта
1 50   15 296 Барабан / Бухта
1 70   17 369 Барабан / Бухта
1 95   19 487 Барабан / Бухта
1 120   21 575 Барабан / Бухта
1 150   23 674 Барабан / Бухта
1 185   25 826 Барабан / Бухта
1 240   28 1041 Барабан / Бухта
1 300   31 1336 Барабан / Бухта
1 400   36 1729 Барабан / Бухта
1 500   39 2084 Барабан / Бухта
1 630   43 2549 Барабан / Бухта
1 800   47 3062 Барабан / Бухта
2 2.5   10 92 Барабан / Бухта
2 4   12 122 Барабан / Бухта
2 6   13 145 Барабан / Бухта
2 10   14 182 Барабан / Бухта
2 16   16 236 Барабан / Бухта
2 25   42 642 Барабан / Бухта
2 35   24 465 Барабан / Бухта
2 50   28 637 Барабан / Бухта
2 70   31 792 Барабан / Бухта
2 95   36 1034 Барабан / Бухта
2 120   39 1218 Барабан / Бухта
2 150   42 1423 Барабан / Бухта
2 185   46 1735 Барабан / Бухта
2 240   52 2178 Барабан / Бухта
3 2.5   11 111 Барабан / Бухта
3 4   13 151 Барабан / Бухта
3 4 2.5 14 174 Барабан / Бухта
3 6   14 182 Барабан / Бухта
3 6 4 15 215 Барабан / Бухта
3 10   15 232 Барабан / Бухта
3 10 6 17 274 Барабан / Бухта
3 16   18 324 Барабан / Бухта
3 16 10 19 382 Барабан / Бухта
3 25   45 818 Барабан / Бухта
3 25 10 23 534 Барабан / Бухта
3 25 16 23 554 Барабан / Бухта
3 35   26 644 Барабан / Бухта
3 35 16 28 735 Барабан / Бухта
3 35 25 28 770 Барабан / Бухта
3 50   29 851 Барабан / Бухта
3 50 25 32 982 Барабан / Бухта
3 50 35 32 1021 Барабан / Бухта
3 70   33 1069 Барабан / Бухта
3 70 25 37 1242 Барабан / Бухта
3 70 35 37 1280 Барабан / Бухта
3 70 50 37 1337 Барабан / Бухта
3 95   38 1402 Барабан / Бухта
3 95 35 42 1585 Барабан / Бухта
3 95 50 42 1642 Барабан / Бухта
3 95 70 42 1702 Барабан / Бухта
3 120   41 1664 Барабан / Бухта
3 120 35 46 1897 Барабан / Бухта
3 120 50 46 1954 Барабан / Бухта
3 120 70 46 2014 Барабан / Бухта
3 120 95 46 2099 Барабан / Бухта
3 150   45 2001 Барабан / Бухта
3 150 35 50 2215 Барабан / Бухта
3 150 50 50 2255 Барабан / Бухта
3 150 70 50 2315 Барабан / Бухта
3 150 120 50 2475 Барабан / Бухта
3 185   50 2387 Барабан / Бухта
3 185 35 55 2645 Барабан / Бухта
3 185 50 55 2701 Барабан / Бухта
3 185 70 55 2781 Барабан / Бухта
3 185 95 55 2846 Барабан / Бухта
3 185 120 55 2922 Барабан / Бухта
3 240   56 3079 Барабан / Бухта
3 240 50 62 3353 Барабан / Бухта
3 240 120 62 3574 Барабан / Бухта
3 240 150 62 3659 Барабан / Бухта
4 2.5   12 132 Барабан / Бухта
4 4   14 182 Барабан / Бухта
4 4 2.5 15 206 Барабан / Бухта
4 6   15 223 Барабан / Бухта
4 6 2.5 16 248 Барабан / Бухта
4 6 4 16 257 Барабан / Бухта
4 10   17 287 Барабан / Бухта
4 10 4 18 322 Барабан / Бухта
4 10 6 18 330 Барабан / Бухта
4 16   19 402 Барабан / Бухта
4 16 6 21 449 Барабан / Бухта
4 16 10 21 461 Барабан / Бухта
4 25   50 1061 Барабан / Бухта
4 25 10 26 652 Барабан / Бухта
4 25 16 26 672 Барабан / Бухта
4 35   28 809 Барабан / Бухта
4 35 16 31 903 Барабан / Бухта
4 50   32 1078 Барабан / Бухта
4 50 16 36 1212 Барабан / Бухта
4 50 25 36 1247 Барабан / Бухта
4 70   37 1398 Барабан / Бухта
4 70 25 41 1540 Барабан / Бухта
4 70 35 41 1579 Барабан / Бухта
4 70 50 41 1636 Барабан / Бухта
4 95   42 1787 Барабан / Бухта
4 95 35 47 2021 Барабан / Бухта
4 95 50 47 2078 Барабан / Бухта
4 95 70 47 2138 Барабан / Бухта
4 120   46 2174 Барабан / Бухта
4 120 35 51 2371 Барабан / Бухта
4 120 70 51 2488 Барабан / Бухта
4 150   50 2560 Барабан / Бухта
4 150 50 56 2875 Барабан / Бухта
4 150 70 56 2936 Барабан / Бухта
4 185   55 3064 Барабан / Бухта
4 185 50 61 3391 Барабан / Бухта
4 185 95 61 3536 Барабан / Бухта
4 185 120 61 3611 Барабан / Бухта
4 240   62 3959 Барабан / Бухта
4 240 70 70 4476 Барабан / Бухта
4 240 120 70 4636 Барабан / Бухта
5 2.5   13 154 Барабан / Бухта
5 4   15 215 Барабан / Бухта
5 6   16 264 Барабан / Бухта
5 10   18 343 Барабан / Бухта
5 16   21 481 Барабан / Бухта
5 25   55 1265 Барабан / Бухта
5 35   31 977 Барабан / Бухта
5 50   36 1343 Барабан / Бухта
5 70   41 1696 Барабан / Бухта
5 95   47 2223 Барабан / Бухта
5 120   51 2648 Барабан / Бухта
5 150   56 3181 Барабан / Бухта
5 185   61 3808 Барабан / Бухта
5 240   70 5021 Барабан / Бухта

АВВГнг 1кВ (секторные жилы)

Количество жил Сечение кабеля Сечение нулевой жилы Расчетный диаметр Масса Вид тары
4 70   29 1297 Барабан / Бухта
4 95   35 1718 Барабан / Бухта
4 120   39 2068 Барабан / Бухта
4 150   44 2513 Барабан / Бухта
4 185   49 3016 Барабан / Бухта
4 240   55 3903 Барабан / Бухта
Добавьте первый отзыв
Новый отзыв или комментарий
Войти с помощью
Оцените товар
Отправить
0.00 грн.
Уточнить цену
Купить
Быстрый
заказ
  • Доставка оплачивается в соответствии с тарифами, установленными транспортно-логистическими компаниями.
  • (см.Подробнее о доставке)
  • Банковским переводом (наше предприятие плательщик НДС).
  • Кредитной картой.
  • Через кассу или терминал самообслуживания  любого банка.







Гарантия от производителя

Вы можете в течение 2 недель вернуть либо же обменять приобретенный у нас товар (при условии, что он новый, отсутствуют изъяны или следы эксплуатации, упаковка не повреждена).



Характеристики
Название Кабель АВВГнг 1х35
Страна производства: Украина
Марка: АВВГнг
Токопроводящая жила: алюминий
Кол-во жил: 1
Сечение, кв.мм.: 35
Материал изоляции: ПВХ пластикат
Минимальный радиус изгиба при прокладке, в наружных диаметрах кабеля, провода: 10
Температура эксплуатации кабеля,провода от -50 °С до +50 °С
Длительно допустимая температура нагрева жил кабелей при эксплуатации +70 °С
Относительная влажность воздуха до 98% при +35 °С
Строительная длина кабелей и провода по согласованию
Срок службы для проводов, применяемых в стационарных электроприборах, лет 30
Гарантийный срок эксплуатации, мес: 60
Номинальное рабочее напряжение 0,66/1кВ
