АВВГнгд, АВВГнг-LS

с оболочкой и изоляцией из ПВХ пластиката с индексом нгд (нг-LS) (не распространяющий горение, с пониженным газодымовыделением)

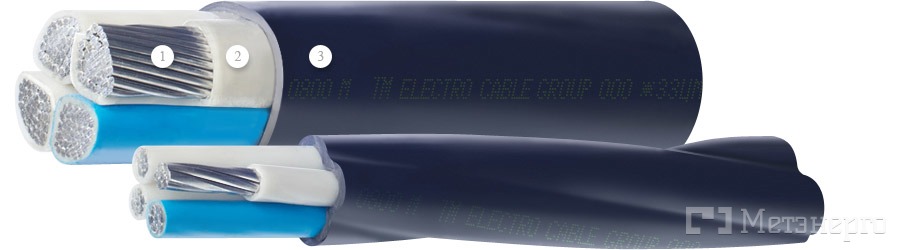

Конструкция

1. Токопроводящая алюминиевая жила, однопроволочная круглая (ок) или многопроволочная круглая (мк), 1 или 2 класса гибкости. У четырехжильных кабелей жилы с сечением 70–240 мм² могут быть секторной формы (мс);
2. Изоляция из композиции пониженной пожароопасности;
3. Маркировка изоляции жил цветовая (сплошная или полосовая) или цифровая. Кабели выпускаются с нулевой жилой голубого цвета, при этом в обозначении кабеля добавляют букву (N) или с жилой заземления зелено-желтого цвета при этом в обозначении кабеля добавляют букву (РЕ);
4. Изолированные жилы многожильных кабелей скручены в сердечник;
5. Оболочка из композиции пониженной пожароопасности.

Назначение

Кабели предназначены для передачи и распределения электрической энергии в стационарных установках на переменное напряжение 0,3/0,5 кВ или 0,6/1 кВ частотой 50 Гц.

Кабели на номинальное напряжение 0,3/0,5 кВ могут использоваться для электрических систем 0,38/0,66 кВ.

Кабели предназначены для прокладки в сухих и влажных производственных помещениях, на эстакадах, в блоках, а также для прокладки на открытом воздухе, в условиях, где требуется нераспространение горения кабелей при прокладке в пучках, пониженное дымообразование и малоопасная токсичность газов.

Номинальное напряжение кабелей, число жил и номинальное сечение основных жил

АВВГнгд 1кВ(секторные жилы)

АВВГнгд, АВВГнг-LS 0.66кВ

АВВГнгд, АВВГнг-LS 1кВ
