Кабель ВБбШв 3х95

Артикул: 700458

Назначение

Кабель предназначен для передачи и распределения электрической энергии в стационарных установках на переменное напряжение 0,6/1 кВ частотой 50 Гц.

Кабель предназначен для прокладки в сухих и влажных производственных помещениях, на эстакадах, в блоках, а также для прокладки на открытом воздухе, в земле и траншеях, там, где требуется защита от механических повреждений, без значительных растягивающих усилий.

Кабель предназначен для одиночной прокладки.

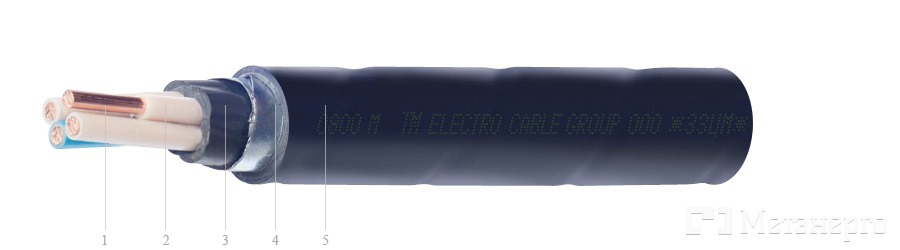

Конструкция

Токопроводящая медная жила – однопроволочная круглая (ок) или многопроволочная круглая (мк) 1 или 2 класса гибкости. У четырехжильных кабелей жилы с сечением 70–240 мм² могут быть секторной формы (мс);
Изоляция из поливинилхлоридного пластиката. Маркировка изоляции жил цветовая (сплошная или полосовая) или цифровая. Кабели выпускаются с нулевой жилой голубого цвета, при этом в обозначении кабеля добавляют букву (N) или с жилой заземления зелено-желтого цвета при этом в обозначении кабеля добавляют букву (РЕ);
Внутренняя оболочка из поливинилхлоридного пластиката;
Броня из двух стальных оцинкованных лент;
Оболочка из поливинилхлоридного пластиката;
Изолированные жилы скручены в сердечник.

Номинальное напряжение кабелей, число жил и номинальное сечение основных жил

Номинальное напряжение, кВ	Марка кабеля	Число жил	Номинальное сечение жил, мм²
0,6/1	ВБбШв	2, 3	16–240
0,6/1	ВБбШв	4, 5	10–240

ВБбШв 1кВ

Количество жил	Сечение кабеля	Сечение нулевой жилы	Расчетный диаметр	Масса	Вид тары
2	16		23	822	Барабан / Бухта
2	25		27	1124	Барабан / Бухта
2	35		29	1367	Барабан / Бухта
2	50		32	1720	Барабан / Бухта
2	70		37	2258	Барабан / Бухта
2	95		41	2837	Барабан / Бухта
2	120		44	3407	Барабан / Бухта
2	150		48	4048	Барабан / Бухта
2	185		52	4818	Барабан / Бухта
2	240		58	6122	Барабан / Бухта
3	10	6	22	843	Барабан / Бухта
3	16		25	1043	Барабан / Бухта
3	16	10	26	1197	Барабан / Бухта
3	25		28	1423	Барабан / Бухта
3	25	10	30	1589	Барабан / Бухта
3	25	16	30	1654	Барабан / Бухта
3	35		31	1762	Барабан / Бухта
3	35	16	33	2001	Барабан / Бухта
3	35	25	33	2094	Барабан / Бухта
3	50		35	2285	Барабан / Бухта
3	50	25	38	2630	Барабан / Бухта
3	50	35	38	2720	Барабан / Бухта
3	70		39	2998	Барабан / Бухта
3	70	25	42	3360	Барабан / Бухта
3	70	35	42	3451	Барабан / Бухта
3	70	50	42	3585	Барабан / Бухта
3	95		43	3819	Барабан / Бухта
3	95	35	47	4333	Барабан / Бухта
3	95	50	47	4467	Барабан / Бухта
3	95	70	47	4661	Барабан / Бухта
3	120		47	4679	Барабан / Бухта
3	120	35	51	5164	Барабан / Бухта
3	120	50	51	5297	Барабан / Бухта
3	120	70	51	5491	Барабан / Бухта
3	120	95	51	5725	Барабан / Бухта
3	150		51	5534	Барабан / Бухта
3	150	50	56	6220	Барабан / Бухта
3	150	70	56	6414	Барабан / Бухта
3	150	95	56	6647	Барабан / Бухта
3	185		55	6694	Барабан / Бухта
3	185	50	60	7345	Барабан / Бухта
3	185	95	60	7772	Барабан / Бухта
3	185	120	60	8010	Барабан / Бухта
3	185	150	60	8259	Барабан / Бухта
3	240		61	8498	Барабан / Бухта
3	240	120	69	10005	Барабан / Бухта
3	240	185	69	10581	Барабан / Бухта
4	10		22	880	Барабан / Бухта
4	10	4	24	970	Барабан / Бухта
4	10	6	24	990	Барабан / Бухта
4	16		26	1263	Барабан / Бухта
4	16	6	28	1385	Барабан / Бухта
4	16	10	28	1422	Барабан / Бухта
4	25		30	1747	Барабан / Бухта
4	25	10	33	1919	Барабан / Бухта
4	25	16	33	1985	Барабан / Бухта
4	35		33	2185	Барабан / Бухта
4	35	16	36	2467	Барабан / Бухта
4	35	25	36	2560	Барабан / Бухта
4	50		38	2853	Барабан / Бухта
4	50	16	41	3114	Барабан / Бухта
4	50	25	41	3207	Барабан / Бухта
4	50	35	41	3297	Барабан / Бухта
4	70		42	3778	Барабан / Бухта
4	70	25	46	4196	Барабан / Бухта
4	70	35	46	4287	Барабан / Бухта
4	70	50	46	4421	Барабан / Бухта
4	95		48	5012	Барабан / Бухта
4	95	35	52	5378	Барабан / Бухта
4	95	50	52	5511	Барабан / Бухта
4	95	70	52	5705	Барабан / Бухта
4	120		51	5962	Барабан / Бухта
4	120	35	57	6515	Барабан / Бухта
4	120	70	57	6842	Барабан / Бухта
4	120	95	57	7076	Барабан / Бухта
4	150		56	7134	Барабан / Бухта
4	150	50	61	7784	Барабан / Бухта
4	150	70	61	7978	Барабан / Бухта
4	185		60	8586	Барабан / Бухта
4	185	95	67	9846	Барабан / Бухта
4	240		68	10951	Барабан / Бухта
4	240	95	75	12256	Барабан / Бухта
4	240	120	75	12487	Барабан / Бухта
5	10		24	1027	Барабан / Бухта
5	16		28	1487	Барабан / Бухта
5	25		33	2078	Барабан / Бухта
5	35		36	2651	Барабан / Бухта
5	50		41	3430	Барабан / Бухта
5	70		46	4614	Барабан / Бухта
5	95		52	5939	Барабан / Бухта
5	120		57	7313	Барабан / Бухта
5	150		61	8699	Барабан / Бухта
5	185		67	10659	Барабан / Бухта
5	240		75	13607	Барабан / Бухта

ВБбШв 1кВ (секторные жилы)

Количество жил	Сечение кабеля	Расчетный диаметр	Масса	Вид тары
4	70	35	3595	Барабан / Бухта
4	95	42	4730	Барабан / Бухта
4	120	45	5745	Барабан / Бухта
4	150	50	6900	Барабан / Бухта
4	185	55	8360	Барабан / Бухта
4	240	62	10797	Барабан / Бухта

Добавьте первый отзыв

Новый отзыв или комментарий

Войти с помощью

Оцените товар

Отправить

659.70 грн.

Под заказ

Быстрый
заказ

Доставка оплачивается в соответствии с тарифами, установленными транспортно-логистическими компаниями.
(см.Подробнее о доставке)

Банковским переводом (наше предприятие плательщик НДС).
Кредитной картой.
Через кассу или терминал самообслуживания любого банка.

Гарантия от производителя

Вы можете в течение 2 недель вернуть либо же обменять приобретенный у нас товар (при условии, что он новый, отсутствуют изъяны или следы эксплуатации, упаковка не повреждена).

Характеристики

Название	Кабель ВБбШв 3х95
Страна производства:	Украина
Марка:	ВБбШв
Токопроводящая жила:	медь
Кол-во жил:	3
Сечение, кв.мм.:	95
Материал изоляции:	ПВХ пластикат
Минимальный радиус изгиба при прокладке, в наружных диаметрах кабеля, провода:	7.5
Температура эксплуатации кабеля,провода	от -50 °С до +50 °С
Длительно допустимая температура нагрева жил кабелей при эксплуатации	+70 °С
Относительная влажность воздуха	до 98% при +35 °С
Строительная длина кабелей и провода	по согласованию
Срок службы для проводов, применяемых в стационарных электроприборах, лет	30
Гарантийный срок эксплуатации, мес:	60
Номинальное рабочее напряжение	0,66/1кВ
Броня	да
