Кабель ВБбШвнг 5х120

Артикул: 700555

Назначение

Кабель предназначен для передачи и распределения электрической энергии в стационарных установках на переменное напряжение 0,6/1 кВ частотой 50 Гц.

Кабель предназначен для прокладки в сухих и влажных производственных помещениях, на эстакадах, в блоках, а также для прокладки на открытом воздухе, в земле и траншеях, там, где требуется защита от механических повреждений, без значительных растягивающих усилий.

Кабель предназначен для прокладки в условиях, где требуется нераспространение горения кабеля в пучках.

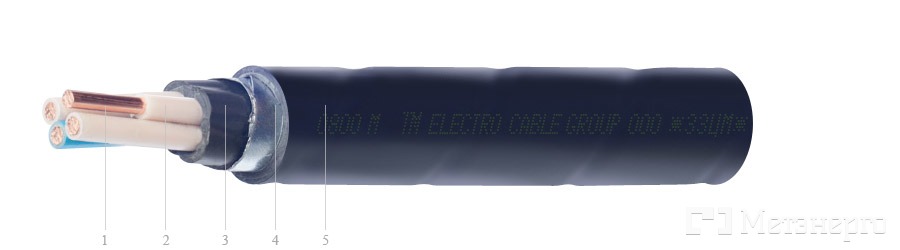

Конструкция

Токопроводящая медная жила – однопроволочная круглая (ок) или многопроволочная круглая (мк) 1 или 2 класса гибкости. У четырехжильных кабелей жилы с сечением 70–240 мм² могут быть секторной формы (мс);
Изоляция из поливинилхлоридного пластиката. Маркировка изоляции жил цветовая (сплошная или полосовая) или цифровая. Кабели выпускаются с нулевой жилой голубого цвета, при этом в обозначении кабеля добавляют букву (N) или с жилой заземления зелено-желтого цвета при этом в обозначении кабеля добавляют букву (РЕ);
Внутренняя оболочка из поливинилхлоридного пластиката;
Броня из двух стальных оцинкованных лент;
Оболочка из пластиката не распространяющего горение;
Изолированные жилы скручены в сердечник.

Номинальное напряжение кабелей, число жил и номинальное сечение основных жил

Номинальное напряжение, кВ	Марка кабеля	Число жил	Номинальное сечение жил, мм²
0,6/1	ВБбШвнг	2, 3	16–240
0,6/1	ВБбШвнг	4, 5	10–240

ВБбШвнг 1кВ

Количество жил	Сечение кабеля	Сечение нулевой жилы	Расчетный диаметр	Масса	Вид тары
2	16		23	835	Барабан / Бухта
2	25		27	1141	Барабан / Бухта
2	35		29	1386	Барабан / Бухта
2	50		32	1741	Барабан / Бухта
2	70		37	2285	Барабан / Бухта
2	95		41	2867	Барабан / Бухта
2	120		44	3439	Барабан / Бухта
2	150		48	4086	Барабан / Бухта
2	185		52	4859	Барабан / Бухта
2	240		58	6173	Барабан / Бухта
3	10	6	22	856	Барабан / Бухта
3	16		25	1059	Барабан / Бухта
3	16	10	26	1214	Барабан / Бухта
3	25		28	1441	Барабан / Бухта
3	25	10	30	1608	Барабан / Бухта
3	25	16	30	1674	Барабан / Бухта
3	35		31	1782	Барабан / Бухта
3	35	16	33	2022	Барабан / Бухта
3	35	25	33	2116	Барабан / Бухта
3	50		35	2310	Барабан / Бухта
3	50	25	38	2658	Барабан / Бухта
3	50	35	38	2748	Барабан / Бухта
3	70		39	3026	Барабан / Бухта
3	70	25	42	3391	Барабан / Бухта
3	70	35	42	3482	Барабан / Бухта
3	70	50	42	3616	Барабан / Бухта
3	95		43	3851	Барабан / Бухта
3	95	35	47	4371	Барабан / Бухта
3	95	50	47	4505	Барабан / Бухта
3	95	70	47	4699	Барабан / Бухта
3	120		47	4717	Барабан / Бухта
3	120	16	51	5021	Барабан / Бухта
3	120	35	51	5205	Барабан / Бухта
3	120	50	51	5339	Барабан / Бухта
3	120	70	51	5532	Барабан / Бухта
3	150		51	5575	Барабан / Бухта
3	150	50	56	6268	Барабан / Бухта
3	150	70	56	6462	Барабан / Бухта
3	150	95	56	6696	Барабан / Бухта
3	150	120	56	6933	Барабан / Бухта
3	185		55	6742	Барабан / Бухта
3	185	50	60	7398	Барабан / Бухта
3	185	70	60	7592	Барабан / Бухта
3	185	95	60	7825	Барабан / Бухта
3	240		61	8552	Барабан / Бухта
3	240	120	69	10077	Барабан / Бухта
4	10		22	893	Барабан / Бухта
4	10	4	24	984	Барабан / Бухта
4	10	6	24	1003	Барабан / Бухта
4	16		26	1280	Барабан / Бухта
4	16	6	28	1403	Барабан / Бухта
4	16	10	28	1440	Барабан / Бухта
4	25		30	1767	Барабан / Бухта
4	25	10	33	1941	Барабан / Бухта
4	25	16	33	2006	Барабан / Бухта
4	35		33	2207	Барабан / Бухта
4	35	16	36	2493	Барабан / Бухта
4	50		38	2880	Барабан / Бухта
4	50	16	41	3144	Барабан / Бухта
4	50	25	41	3237	Барабан / Бухта
4	70		42	3809	Барабан / Бухта
4	70	25	46	4233	Барабан / Бухта
4	70	35	46	4324	Барабан / Бухта
4	70	50	46	4458	Барабан / Бухта
4	95		47	4932	Барабан / Бухта
4	95	35	52	5419	Барабан / Бухта
4	95	50	52	5553	Барабан / Бухта
4	95	70	52	5747	Барабан / Бухта
4	120		51	6003	Барабан / Бухта
4	120	35	57	6564	Барабан / Бухта
4	120	70	57	6892	Барабан / Бухта
4	150		56	7183	Барабан / Бухта
4	150	50	61	7838	Барабан / Бухта
4	150	70	61	8032	Барабан / Бухта
4	150	95	61	8265	Барабан / Бухта
4	185		60	8639	Барабан / Бухта
4	185	95	67	9916	Барабан / Бухта
4	240		69	11190	Барабан / Бухта
4	240	120	75	12572	Барабан / Бухта
5	10		24	1040	Барабан / Бухта
5	16		28	1505	Барабан / Бухта
5	25		33	2100	Барабан / Бухта
5	35		36	2677	Барабан / Бухта
5	50		41	3459	Барабан / Бухта
5	70		46	4652	Барабан / Бухта
5	95		52	5980	Барабан / Бухта
5	120		57	7363	Барабан / Бухта
5	150		61	8752	Барабан / Бухта
5	185		67	10729	Барабан / Бухта
5	240		75	13686	Барабан / Бухта

ВБбШвнг 1кВ (секторные жилы)

Количество жил	Сечение кабеля	Расчетный диаметр	Масса	Вид тары
4	70	35	3637	Барабан / Бухта
4	95	42	4784	Барабан / Бухта
4	120	45	5806	Барабан / Бухта
4	150	50	6974	Барабан / Бухта
4	185	55	8444	Барабан / Бухта
4	240	62	10903	Барабан / Бухта

Добавьте первый отзыв

Новый отзыв или комментарий

Войти с помощью

Оцените товар

Отправить

1 375.33 грн.

Под заказ

Быстрый
заказ

Доставка оплачивается в соответствии с тарифами, установленными транспортно-логистическими компаниями.
(см.Подробнее о доставке)

Банковским переводом (наше предприятие плательщик НДС).
Кредитной картой.
Через кассу или терминал самообслуживания любого банка.

Гарантия от производителя

Вы можете в течение 2 недель вернуть либо же обменять приобретенный у нас товар (при условии, что он новый, отсутствуют изъяны или следы эксплуатации, упаковка не повреждена).

Характеристики

Название	Кабель ВБбШвнг 5х120
Страна производства:	Украина
Марка:	ВБбШвнг
Токопроводящая жила:	медь
Кол-во жил:	5
Сечение, кв.мм.:	120
Материал изоляции:	ПВХ пластикат
Минимальный радиус изгиба при прокладке, в наружных диаметрах кабеля, провода:	7.5
Температура эксплуатации кабеля,провода	от -50 °С до +50 °С
Длительно допустимая температура нагрева жил кабелей при эксплуатации	+70 °С
Относительная влажность воздуха	до 98% при +35 °С
Строительная длина кабелей и провода	по согласованию
Срок службы для проводов, применяемых в стационарных электроприборах, лет	30
Гарантийный срок эксплуатации, мес:	60
Номинальное рабочее напряжение	0,66/1кВ
Броня	да
