Кабель ВБбШвнгд 3х35

Назначение

Кабель предназначен для передачи и распределения электрической энергии в стационарных установках на переменное напряжение 0,6/1 кВ частотой 50 Гц.

Кабель предназначен для прокладки в сухих и влажных производственных помещениях, на эстакадах, в блоках, а также для прокладки на открытом воздухе, в земле и траншеях, там, где требуется защита от механических повреждений, без значительных растягивающих усилий.

Кабель предназначен для прокладки в условиях, где требуется нераспространение горения кабеля в пучках, пониженное дымообразование и малоопасная токсичность газов.

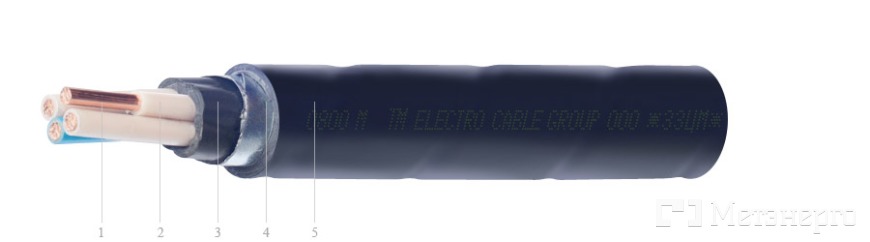

Конструкция

1. Токопроводящая медная жила – однопроволочная круглая (ок) или многопроволочная круглая (мк) 1 или 2 класса гибкости. У четырехжильных кабелей жилы с сечением 70–240 мм² могут быть секторной формы (мс);
2. Изоляция из композиции пониженной пожароопасности. Маркировка изоляции жил цветовая (сплошная или полосовая) или цифровая. Кабели выпускаются с нулевой жилой голубого цвета, при этом в обозначении кабеля добавляют букву (N) или с жилой заземления зелено-желтого цвета при этом в обозначении кабеля добавляют букву (РЕ);
3. Внутренняя оболочка из композиции пониженной пожароопасности;
4. Броня из двух стальных оцинкованных лент;
5. Оболочка из композиции пониженной пожароопасности;
6. Изолированные жилы скручены в сердечник.

Номинальное напряжение кабелей, число жил и номинальное сечение основных жил

ВБбШнгд 1кВ (секторные жилы)

ВБбШнгд. ВБбШвнг-LS 1кВ
