Кабель ВВГнгд 4х120

Артикул: 700385
700385 Кабель ВВГнгд 4х120 - Метэнерго

Назначение

Кабели предназначены для передачи и распределения электрической энергии в стационарных установках на переменное напряжение 0,3/0,5 кВ или 0,6/1 кВ частотой 50 Гц.

Кабели на номинальное напряжение 0,3/0,5 кВ могут использоваться для электрических систем 0,38/0,66 кВ.

Кабели предназначены для прокладки в сухих и влажных производственных помещениях, на эстакадах, в блоках, а также для прокладки на открытом воздухе, в условиях, где требуется нераспространение горения кабелей при прокладке в пучках, пониженное дымообразование и малоопасная токсичность газов.

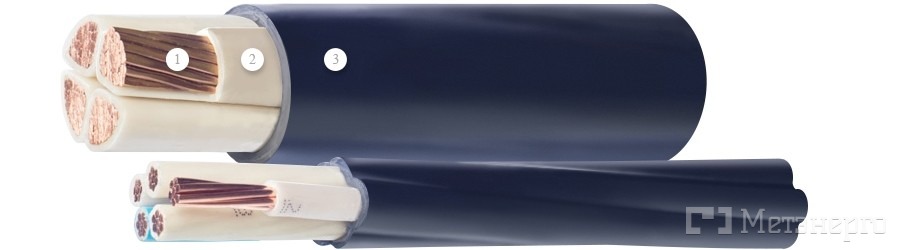

Конструкция

  1. Токопроводящая медная жила, однопроволочная круглая (ок) или многопроволочная круглая (мк), 1 или 2 класса гибкости. У четырехжильных кабелей жилы с сечением 70–240 мм2 могут быть секторной формы (мс);
  2. Изоляция из композиции пониженной пожароопасности. Маркировка изоляции жил цветовая (сплошная или полосовая) или цифровая. Кабели выпускаются с нулевой жилой голубого цвета, при этом в обозначении кабеля добавляют букву (N) или с жилой заземления зелено-желтого цвета при этом в обозначении кабеля добавляют букву (РЕ);
  3. Оболочка из композиции пониженной пожароопасности;
  4. Изолированные жилы многожильных кабелей скручены в сердечник.

Отличительная маркировка цветом изолированных жил силовых кабелей ВВГнгд с сечением жил до 6 мм2

Число жил Кабели с жилой заземления (РЕ) (по желанию заказчика) Кабели без жилы заземления (N)
2 зелено-желтый, черный черный, голубой
3 зелено-желтый, черный, голубой черный, голубой, коричневый
4 зелено-желтый, черный, голубой, коричневый черный, голубой, коричневый, черный
5 зелено-желтый, черный, голубой, коричневый, черный или коричневый черный, голубой, коричневый или черный, коричневый или черный

Отличительная маркировка изолированных жил силовых кабелей ВВГнгд с сечением жил 10–400 мм2

Число жил Кабели с жилой заземления (РЕ) (по желанию заказчика) Кабели без жилы заземления (N)
2 зелено-желтый, черный одна жила (нулевая) голубого цвета, остальные жилы белого цвета с цифровой маркировкой начиная с «1»
3 зелено-желтый, черный, голубой
4 зелено-желтый, черный, голубой, коричневый
5 зелено-желтый, черный, голубой, коричневый, черный или коричневый

Номинальное напряжение кабелей, число жил и номинальное сечение основных жил

Номинальное напряжение, кВ Марка кабеля Число жил Номинальное сечение жил, мм2
0,3/0,5 ВВГнгд 2, 3, 4, 5 1,5–35





0,6/1

 1 1,5–1000
2, 3 1,5–400
4 1,5–300
5 1,5–240

ВВГнгд 1кВ (секторные жилы)

Количество жил Сечение кабеля Сечение нулевой жилы Расчетный диаметр Масса Вид тары
4 70   30 3130 Барабан / Бухта
4 95   37 4175 Барабан / Бухта
4 120   39 5135 Барабан / Бухта
4 150   44 6235 Барабан / Бухта
4 185   49 7609 Барабан / Бухта
4 240   56 9941 Барабан / Бухта

ВВГнгд, ВВГнг-LS 0.66кВ

Количество жил Сечение кабеля Сечение нулевой жилы Расчетный диаметр Масса Вид тары
1 1.5   5 44 Барабан / Бухта
1 2.5   6 55 Барабан / Бухта
1 4   6 76 Барабан / Бухта
1 6   7 98 Барабан / Бухта
1 10   8 147 Барабан / Бухта
1 16   10 237 Барабан / Бухта
1 25   12 344 Барабан / Бухта
1 35   13 443 Барабан / Бухта
2 1.5   8 80 Барабан / Бухта
2 2.5   9 104 Барабан / Бухта
2 4   11 162 Барабан / Бухта
2 6   12 208 Барабан / Бухта
2 10   14 311 Барабан / Бухта
2 16   17 467 Барабан / Бухта
2 25   21 707 Барабан / Бухта
2 35   23 911 Барабан / Бухта
3 1.5   8 102 Барабан / Бухта
3 2.5   10 150 Барабан / Бухта
3 2.5 1.5 11 175 Барабан / Бухта
3 4   11 211 Барабан / Бухта
3 4 2.5 12 247 Барабан / Бухта
3 6   12 277 Барабан / Бухта
3 6 4 13 331 Барабан / Бухта
3 10   15 423 Барабан / Бухта
3 10 6 16 498 Барабан / Бухта
3 16   18 645 Барабан / Бухта
3 16 10 20 787 Барабан / Бухта
3 25   22 984 Барабан / Бухта
3 25 10 25 1137 Барабан / Бухта
3 25 16 25 1202 Барабан / Бухта
3 35   25 1308 Барабан / Бухта
3 35 16 27 1505 Барабан / Бухта
3 35 25 27 1600 Барабан / Бухта
4 1.5   10 140 Барабан / Бухта
4 2.5   11 185 Барабан / Бухта
4 2.5 1.5 11 211 Барабан / Бухта
4 4   12 263 Барабан / Бухта
4 4 2.5 13 300 Барабан / Бухта
4 6   13 350 Барабан / Бухта
4 6 2.5 15 388 Барабан / Бухта
4 6 4 15 404 Барабан / Бухта
4 10   16 540 Барабан / Бухта
4 10 4 18 593 Барабан / Бухта
4 10 6 18 616 Барабан / Бухта
4 16   20 852 Барабан / Бухта
4 16 6 22 934 Барабан / Бухта
4 16 10 22 976 Барабан / Бухта
4 25   25 1297 Барабан / Бухта
4 25 10 27 1428 Барабан / Бухта
4 25 16 27 1495 Барабан / Бухта
4 35   27 1691 Барабан / Бухта
4 35 16 30 1892 Барабан / Бухта
4 35 25 30 1986 Барабан / Бухта
5 1.5   10 165 Барабан / Бухта
5 2.5   11 220 Барабан / Бухта
5 4   13 316 Барабан / Бухта
5 6   15 424 Барабан / Бухта
5 10   18 658 Барабан / Бухта
5 16   22 1041 Барабан / Бухта
5 25   27 1588 Барабан / Бухта
5 35   30 2077 Барабан / Бухта

ВВГнгд, ВВГнг-LS 1кВ

Количество жил Сечение кабеля Сечение нулевой жилы Расчетный диаметр Масса Вид тары
1 1.5   6 49 Барабан / Бухта
1 2.5   6 61 Барабан / Бухта
1 4   7 86 Барабан / Бухта
1 6   8 109 Барабан / Бухта
1 10   8 151 Барабан / Бухта
1 16   11 242 Барабан / Бухта
1 25   12 351 Барабан / Бухта
1 35   13 450 Барабан / Бухта
1 50   15 595 Барабан / Бухта
1 70   17 808 Барабан / Бухта
1 95   19 1078 Барабан / Бухта
1 120   21 1330 Барабан / Бухта
1 150   23 1594 Барабан / Бухта
1 185   25 1965 Барабан / Бухта
1 240   28 2532 Барабан / Бухта
1 300   31 3258 Барабан / Бухта
1 400   36 4272 Барабан / Бухта
1 500   39 5237 Барабан / Бухта
1 625   42 6483 Барабан / Бухта
1 800   47 8026 Барабан / Бухта
1 1000   53 10180 Барабан / Бухта
2 1.5   9 91 Барабан / Бухта
2 2.5   10 131 Барабан / Бухта
2 4   12 184 Барабан / Бухта
2 6   13 232 Барабан / Бухта
2 10   14 320 Барабан / Бухта
2 16   18 478 Барабан / Бухта
2 25   21 720 Барабан / Бухта
2 35   23 926 Барабан / Бухта
2 50   27 1253 Барабан / Бухта
2 70   31 1695 Барабан / Бухта
2 95   35 2249 Барабан / Бухта
2 120   39 2766 Барабан / Бухта
2 150   42 3311 Барабан / Бухта
2 185   46 4070 Барабан / Бухта
2 240   52 5235 Барабан / Бухта
3 1.5   10 131 Барабан / Бухта
3 2.5   11 167 Барабан / Бухта
3 2.5 1.5 12 196 Барабан / Бухта
3 4   13 239 Барабан / Бухта
3 4 2.5 14 280 Барабан / Бухта
3 6   14 308 Барабан / Бухта
3 6 4 15 369 Барабан / Бухта
3 10   15 435 Барабан / Бухта
3 10 6 17 517 Барабан / Бухта
3 16   19 681 Барабан / Бухта
3 16 10 21 806 Барабан / Бухта
3 25   23 1003 Барабан / Бухта
3 25 10 25 1160 Барабан / Бухта
3 25 16 25 1226 Барабан / Бухта
3 35   25 1329 Барабан / Бухта
3 35 16 28 1530 Барабан / Бухта
3 35 25 28 1626 Барабан / Бухта
3 50   29 1767 Барабан / Бухта
3 50 25 32 2066 Барабан / Бухта
3 50 35 32 2157 Барабан / Бухта
3 70   33 2412 Барабан / Бухта
3 70 25 37 2759 Барабан / Бухта
3 70 35 37 2851 Барабан / Бухта
3 95   38 3209 Барабан / Бухта
3 95 35 42 3618 Барабан / Бухта
3 95 50 42 3755 Барабан / Бухта
3 120   41 3969 Барабан / Бухта
3 120 35 46 4433 Барабан / Бухта
3 120 50 46 4570 Барабан / Бухта
3 120 70 46 4767 Барабан / Бухта
3 120 95 46 5004 Барабан / Бухта
3 150   45 4820 Барабан / Бухта
3 150 50 50 5381 Барабан / Бухта
3 150 70 50 5577 Барабан / Бухта
3 150 95 50 5814 Барабан / Бухта
3 185   50 5867 Барабан / Бухта
3 185 35 55 6359 Барабан / Бухта
3 185 50 55 6496 Барабан / Бухта
3 185 95 55 6929 Барабан / Бухта
3 240   56 7645 Барабан / Бухта
3 240 95 62 8662 Барабан / Бухта
3 240 120 62 8902 Барабан / Бухта
4 1.5   11 159 Барабан / Бухта
4 2.5   12 205 Барабан / Бухта
4 2.5 1.5 12 235 Барабан / Бухта
4 4   14 299 Барабан / Бухта
4 4 2.5 15 340 Барабан / Бухта
4 6   15 389 Барабан / Бухта
4 6 2.5 16 431 Барабан / Бухта
4 6 4 16 450 Барабан / Бухта
4 10   17 554 Барабан / Бухта
4 10 4 19 638 Барабан / Бухта
4 10 6 19 658 Барабан / Бухта
4 16   21 872 Барабан / Бухта
4 16 6 23 962 Барабан / Бухта
4 16 10 23 999 Барабан / Бухта
4 25   25 1322 Барабан / Бухта
4 25 10 28 1456 Барабан / Бухта
4 25 16 28 1522 Барабан / Бухта
4 35   28 1718 Барабан / Бухта
4 35 16 31 1922 Барабан / Бухта
4 50   32 2293 Барабан / Бухта
4 50 16 36 2540 Барабан / Бухта
4 50 25 36 2635 Барабан / Бухта
4 50 35 36 2726 Барабан / Бухта
4 70   37 3184 Барабан / Бухта
4 70 25 41 3499 Барабан / Бухта
4 70 35 41 3591 Барабан / Бухта
4 70 50 41 3728 Барабан / Бухта
4 95   42 4188 Барабан / Бухта
4 95 25 47 4560 Барабан / Бухта
4 95 35 47 4652 Барабан / Бухта
4 95 50 47 4789 Барабан / Бухта
4 95 70 47 4986 Барабан / Бухта
4 120   46 5243 Барабан / Бухта
4 120 35 51 5668 Барабан / Бухта
4 120 50 51 5805 Барабан / Бухта
4 120 70 51 6001 Барабан / Бухта
4 120 95 51 6238 Барабан / Бухта
4 150   50 6307 Барабан / Бухта
4 150 50 56 6936 Барабан / Бухта
4 150 70 56 7132 Барабан / Бухта
4 185   55 7753 Барабан / Бухта
4 185 50 61 8334 Барабан / Бухта
4 185 95 61 8767 Барабан / Бухта
4 240   62 10031 Барабан / Бухта
4 240 120 70 11217 Барабан / Бухта
5 1.5   11 188 Барабан / Бухта
5 2.5   12 245 Барабан / Бухта
5 4   15 359 Барабан / Бухта
5 6   16 470 Барабан / Бухта
5 10   18 675 Барабан / Бухта
5 16   23 1065 Барабан / Бухта
5 25   28 1618 Барабан / Бухта
5 35   31 2110 Барабан / Бухта
5 50   36 2862 Барабан / Бухта
5 70   41 3925 Барабан / Бухта
5 95   47 5223 Барабан / Бухта
5 120   51 6478 Барабан / Бухта
5 150   56 7862 Барабан / Бухта
5 185   61 9591 Барабан / Бухта



Добавьте первый отзыв
Новый отзыв или комментарий
Войти с помощью
Оцените товар
Отправить
1 084.99 грн.
Под заказ
Купить
Быстрый
заказ
  • Доставка оплачивается в соответствии с тарифами, установленными транспортно-логистическими компаниями.
  • (см.Подробнее о доставке)
  • Банковским переводом (наше предприятие плательщик НДС).
  • Кредитной картой.
  • Через кассу или терминал самообслуживания  любого банка.







Гарантия от производителя

Вы можете в течение 2 недель вернуть либо же обменять приобретенный у нас товар (при условии, что он новый, отсутствуют изъяны или следы эксплуатации, упаковка не повреждена).



Характеристики
Название Кабель ВВГнгд 4х120
Страна производства: Украина
Марка: ВВГнгд
Токопроводящая жила: медь
Кол-во жил: 4
Сечение, кв.мм.: 120
Материал изоляции: ПВХ пластикат
Минимальный радиус изгиба при прокладке, в наружных диаметрах кабеля, провода: 7.5
Температура эксплуатации кабеля,провода от -50 °С до +50 °С
Длительно допустимая температура нагрева жил кабелей при эксплуатации +70 °С
Относительная влажность воздуха до 98% при +35 °С
Строительная длина кабелей и провода по согласованию
Срок службы для проводов, применяемых в стационарных электроприборах, лет 30
Гарантийный срок эксплуатации, мес: 60
Номинальное рабочее напряжение 0,66/1кВ
