Назначение
Провода предназначены для присоединения электрических машин и приборов бытового и аналогичного применения к электрической сети на номинальное переменное напряжение 300/500 В.
Провода могут использоваться для электрических систем 380/660 В.
Провода предназначены для прокладки в пучках, где требуется нераспространение горения кабеля, пониженное дымообразование и малоопасная токсичность газов.
Классификационное обозначение кабеля по требованию пожарной безопасности
ПВСнгд – ПБ122110000

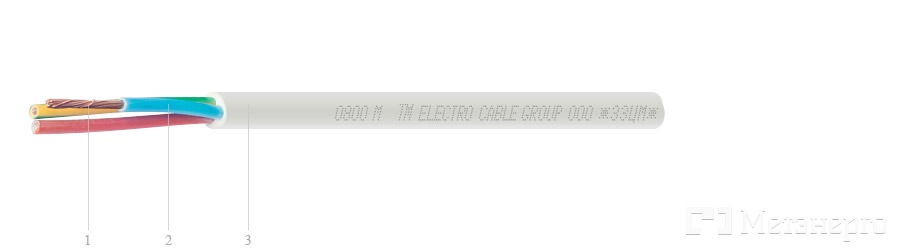

Конструкция
- Токопроводящая медная жила 5 класса гибкости;
- Изоляция из поливинилхлоридного пластиката. Маркировка жил цветовая, одна из жил – жила заземления зелено-желтого цвета;
- Оболочка из композиции пониженной пожароопасности. Провода изготавливаются различных цветов оболочки;
- Изолированные жилы скручены в сердечник
Отличительная маркировка цветом изолированных жил провода ПВСнгд
| Число жил | Цвет изоляции |
| 2 | голубой, коричневый |
| 3 | зелено-желтый, голубой, коричневый |
| 4 | зелено-желтый, голубой, черный, коричневый |
| 5 | зелено-желтый, голубой, черный, коричневый, черный или коричневый |
Номинальное напряжение кабелей, число жил и номинальное сечение основных жил
| Номинальное напряжение, кВ | Марка кабеля | Число жил | Номинальное сечение жил, мм2 |
|---|---|---|---|
| 0,3/0,5 | ПВСнгд | 2, 3, 4, 5 | 0,75–16 |
ПВСнгд
| Количество жил | Сечение кабеля | Сечение нулевой жилы | Расчетный диаметр | Масса | Вид тары |
|---|---|---|---|---|---|
| 2 | 0.75 | 7 | 63 | Барабан / Бухта | |
| 2 | 1 | 7 | 70 | Барабан / Бухта | |
| 2 | 1.5 | 8 | 94 | Барабан / Бухта | |
| 2 | 2.5 | 10 | 142 | Барабан / Бухта | |
| 2 | 4 | 11 | 196 | Барабан / Бухта | |
| 2 | 6 | 13 | 283 | Барабан / Бухта | |
| 2 | 10 | 17 | 476 | Барабан / Бухта | |
| 2 | 16 | 19 | 656 | Барабан / Бухта | |
| 3 | 0.75 | 7 | 75 | Барабан / Бухта | |
| 3 | 1 | 8 | 84 | Барабан / Бухта | |
| 3 | 1.5 | 9 | 118 | Барабан / Бухта | |
| 3 | 2.5 | 10 | 177 | Барабан / Бухта | |
| 3 | 4 | 12 | 245 | Барабан / Бухта | |
| 3 | 6 | 15 | 365 | Барабан / Бухта | |
| 3 | 10 | 18 | 578 | Барабан / Бухта | |
| 3 | 16 | 21 | 812 | Барабан / Бухта | |
| 4 | 0.75 | 8 | 91 | Барабан / Бухта | |
| 4 | 1 | 8 | 107 | Барабан / Бухта | |
| 4 | 1.5 | 10 | 150 | Барабан / Бухта | |
| 4 | 2.5 | 11 | 219 | Барабан / Бухта | |
| 4 | 4 | 13 | 304 | Барабан / Бухта | |
| 4 | 6 | 16 | 427 | Барабан / Бухта | |
| 4 | 10 | 20 | 720 | Барабан / Бухта | |
| 4 | 16 | 23 | 1020 | Барабан / Бухта | |
| 5 | 0.75 | 9 | 114 | Барабан / Бухта | |
| 5 | 1 | 9 | 129 | Барабан / Бухта | |
| 5 | 1.5 | 11 | 186 | Барабан / Бухта | |
| 5 | 2.5 | 13 | 272 | Барабан / Бухта | |
| 5 | 4 | 15 | 391 | Барабан / Бухта | |
| 5 | 6 | 18 | 548 | Барабан / Бухта | |
| 5 | 10 | 22 | 880 | Барабан / Бухта | |
| 5 | 16 | 25 | 1253 | Барабан / Бухта |
